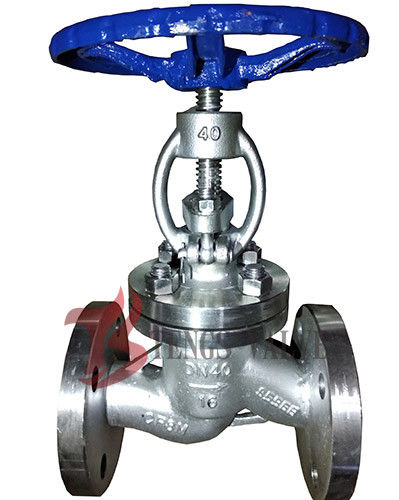

Проходной клапан из литой стали DIN GS-C25 CF8 CF8M PN16–PN64 RS J40H

Проходной клапан из литой стали по стандарту DIN (J40H / RS) — PN16–PN64, GS-C25 / WCB / 1.4308 / 1.4408, крышка на болтах, металлическое уплотнение

ТипЛитой стальной проходной клапан (запорный клапан), крышка на болтах, RS / OS&Y
Класс давленияРу16 – Ру64
Диапазон размеровПо классу давления; см. страницу классов давления
Стандарт дизайнаDIN 3356
Лицом к лицуDIN 3202
Материал корпусаDIN 17245 GS-C25 (эквивалент A216 WCB) · DIN 17445 1.4308 (A351 CF8/304) · DIN 17445 1.4408 (A351 CF8M/316); LCB, CF3, CF3M, WC6, WC9, C5, C12, 4А, 5А по запросу
Тип сиденьяМеталлическое уплотнение — Трим 1 (13Cr) · Трим 8 (13Cr + STL) · Трим 5 (STL); встроенный в корпуса из нержавеющей стали
Тип капотаПривинченный капот, поднимающийся шток (RS) / OS&Y; герметичная крышка по запросу
УпаковкаКольцо из плетеного графита/риформированного графита; ПТФЭ опционально
Тип дискаШаровой диск, металлические посадочные поверхности
ПриводРучной маховик; редуктор, цепное колесо или электропривод по запросу
Торцевые соединенияФланцевый RF (DIN 2543–2545/EN 1092-1); стыковая сварка по запросу
Проверка и испытаниеDIN 3230
Кислый сервисISO 15156/NACE MR0175 по запросу; NACE MR0103 для нефтеперерабатывающих предприятий

Этот проходной клапан из литой стали по стандарту DIN имеет конструкцию с крышкой на болтах J40H, RS (выдвижным штоком) / OS&Y, металлическим уплотнением и металлическими посадочными поверхностями и рассчитан на давление от PN16 до PN64. Корпус доступен из литой углеродистой стали DIN 17245 GS-C25 (эквивалент ASTM A216 WCB), литой нержавеющей стали DIN 17445 1.4308 (эквивалент A351 CF8/304) или литой нержавеющей стали DIN 17445 1.4408 (эквивалент A351 CF8M/316); LCB, CF3, CF3M, WC6, WC9, C5, C12, 4A и 5A доступны по запросу. Диск и седло имеют трим 1 (13Cr), трим 8 (13Cr + STL) или трим 5 (STL) для корпусов из углеродистой стали; В корпусах из нержавеющей стали используется встроенное седло. Фланцевые концы соответствуют DIN 2543–2545 / EN 1092-1 с выступом (RF), а монтажная длина соответствует DIN 3202. Клапан протестирован по DIN 3230 и предназначен для использования в воде PN16–PN64, в химической, пищевой, фармацевтической и общепромышленной сферах, где требуется герметичное закрытие или регулирование расхода.

Приложение

Этот проходной клапан DIN PN16–PN64 предназначен для водоснабжения и распределения, отопления и отопления, вентиляции и кондиционирования, нефтегазовых, химических, пищевых, фармацевтических и общепромышленных трубопроводов в европейских и экспортных проектах. В отличие от задвижки, проходной клапан обеспечивает герметичное перекрытие и хороший контроль дросселирования, поэтому он используется там, где клапан частично открыт при нормальной эксплуатации или где требуется регулирование расхода. Выдвижной шток RS дает четкую визуальную индикацию положения клапана, а крышка с болтовым креплением позволяет осуществлять поточный осмотр диска и седла. GS-C25/WCB охватывает некоррозионную эксплуатацию, 1.4308/CF8 – умеренно коррозионную, пищевую и фармацевтическую, а 1.4408/CF8M – хлоридсодержащую, морскую и химическую эксплуатацию. Для работы в кислой среде клапан может поставляться по стандарту ISO 15156/NACE MR0175 или по NACE MR0103 для эксплуатации на нефтеперерабатывающих заводах.

Стандарты

Стандарт дизайна:ДИН 3356.
Лицом к лицу:ДИН 3202.
Концы фланцев:DIN 2543–2545/ЕН 1092-1.
Конец под приварку (по запросу):согласно применимому стандарту сварки DIN/EN.
Испытание и проверка:ДИН 3230.
Номинальные значения давления и температуры:DIN 2401/EN 1092-1 PN16–PN64.
Материал:DIN 17245 GS-C25 (эквивалент A216 WCB); DIN 17445 1.4308 (А351 CF8); DIN 17445 1.4408 (А351 CF8M); LCB, CF3, CF3M, WC6, WC9, C5, C12, 4А, 5А по запросу.
Кислый сервис:ISO 15156/NACE MR0175 по запросу; NACE MR0103 для нефтеперерабатывающих предприятий.

Краткие сведения

1.Тип:Проходной клапан DIN (запорный клапан), литая сталь
2.Дизайн:RS (выдвижной шток) / конструкция OS&Y, крышка на болтах
3.Диапазон размеров:По классу давления; см. страницу классов давления
4.Номинальное давление:Ру16 – Ру64
5.Концевые соединения:Фланец RF (DIN 2543–2545 / EN 1092-1), приварной BW по запросу
6.Материал корпуса:DIN 17245 GS-C25 (эквивалент A216 WCB), DIN 17445 1.4308 (A351 CF8), DIN 17445 1.4408 (A351 CF8M); LCB, CF3, CF3M, WC6, WC9, C5, C12, 4А, 5А по запросу
7. Металлическая пломба; Доступны трим 1/трим 8/трим 5
8.Привод:Ручной маховик; редуктор, цепное колесо или электропривод по запросу
9. Серийное обслуживание: ISO 15156/NACE MR0175 по запросу; NACE MR0103 для нефтеперерабатывающих предприятий
10. Испытание и проверка: DIN 3230.

Примечания к выбору: класс давления PN16–PN64, RS/OS&Y и GS-C25/WCB в сравнении с 1,4308/1,4408.

Ру16/Ру25/Ру40/Ру64:это четыре стандартных ступени давления DIN, описанные на этой странице. При 100°C номинальное давление согласно DIN 2401/EN 1092-1 составляет около 16 бар для PN16, 25 бар для PN25, 40 бар для PN40 и 64 бар для PN64. Выбирайте класс исходя из расчетного давления и температуры, а не только по размеру: более высокие классы PN используют более толстую стенку и более тяжелый фланец, поэтому классы не являются взаимозаменяемыми на одном и том же трубном участке. Монтажная длина одинакова для диапазонов от PN16 до PN64 по DIN 3202 для одного и того же DN, но толщина стенки и фланца меняется.

RS (выступающий шток) / OS&Y:RS означает поднимающийся шток, который в этом клапане объединен с OS&Y (внешний винт и ярмо): резьбовой шток и ярмо находятся снаружи крышки, и шток поднимается при открытии клапана. Положение штока над маховиком напрямую показывает положение клапана, без отдельного индикатора. RS является стандартной конструкцией для шаровых кранов из литой стали, поскольку она дает четкую визуальную индикацию открытого/закрытого положения и предохраняет резьбу штока от попадания технологической жидкости. Конструкция с невыдвижным штоком (NRS) доступна по запросу.

GS-C25/WCB против 1.4308/CF8 против 1.4408/CF8M:GS-C25 (DIN 17245) и WCB (ASTM A216) представляют собой одно и то же семейство литой углеродистой стали, используемой для неагрессивной воды, нефти, газа и коммунальных услуг и являются наиболее экономичным вариантом. 1.4308 (DIN 17445) эквивалентен ASTM A351 CF8 (304), используется для слабоагрессивных сред, пищевой и фармацевтической промышленности. 1.4408 (DIN 17445) эквивалентен ASTM A351 CF8M (316), используемый для хлоридсодержащих, морских и химических работ, где добавка молибдена обеспечивает лучшую стойкость к точечной и щелевой коррозии, чем 304. На этой странице представлены все три семейства корпусов в одной таблице; для повышенных температур WC6, WC9, C5 и C12 доступны по запросу.

Функции

1. Общие сведения
Крышка с болтовым креплением, внешний винт и вилка (OS&Y);
Поднимающийся шток (RS);
Металлические посадочные поверхности, металлическое уплотнение.

2. Соединение корпуса и крышки.
Крышка с болтовым креплением входит в стандартную комплектацию; Конструкция крышки с герметичным уплотнением предоставляется по запросу.

3. Тип прокладки крышки
Нержавеющая сталь + гибкая графитовая прокладка входят в стандартную комплектацию.

4. Уплотнение упаковки
В качестве стандартного упаковочного материала используется гибкий графит; ПТФЭ или комбинированный уплотнительный материал доступны по запросу.

5. Дизайн штока
Шток имеет цельнокованую конструкцию, минимальный диаметр соответствует требованиям стандарта.

6. Дизайн заднего сиденья
Все шаровые краны имеют конструкцию с задним сиденьем. Шаровые клапаны из углеродистой стали обычно оснащены возобновляемым задним седлом; Заднее седло шаровых кранов из нержавеющей стали обрабатывается непосредственно в крышке или после сварки. Когда клапан полностью открыт, уплотнение заднего седла надежно.

7. Сиденье
Для проходного клапана из углеродистой стали седло обычно изготавливается из кованой стали, а уплотнительная поверхность приваривается распылением из твердого сплава (HF / STL), как указано заказчиком. Для шарового клапана из нержавеющей стали обычно используется цельное седло, или оно может быть наплавлено и обработано как единое целое. По запросу доступны резьбовые или приварные седла.

8. Гайка штока
Гайка штока обычно изготавливается из ASTM A439 D2; Гайка штока из медного сплава предоставляется по запросу.

9. Эксплуатация
Маховик является стандартным оператором; Редуктор, цепное колесо и электропривод доступны по запросу.

10. Другие шаровые клапаны
В дополнение к стандартному седельному клапану по запросу доступны криогенные седельные клапаны, седельные клапаны с сильфонным уплотнением и седельные клапаны с рубашкой.

Перечень деталей и материалов промышленного шарового клапана DIN

DIN cast steel globe valve J40H RS GS-C25 WCB CF8 CF8M OS&Y parts and material diagram

Проведите по горизонтали, чтобы просмотреть все материалы.

Нет. Название детали CS / Трим 1 CS / Трим 8 CS / Трим 5 1,4308 (CF8/304) 1,4408 (CF8M/316)
1ТелоDIN 17245 GS-C25DIN 17245 GS-C25DIN 17245 GS-C25DIN 17445 1.4308 (A351 CF8)DIN 17445 1.4408 (А351 CF8M)
2ДискDIN 17245 GS-C25 + 13CrDIN 17245 GS-C25 + 13CrDIN 17245 GS-C25 + STLDIN 17445 1.4308 (A351 CF8)DIN 17445 1.4408 (А351 CF8M)
3КореньАСТМ А182 Ф6аАСТМ А182 Ф6аАСТМ А182 Ф6аАСТМ А182 Ф304АСТМ А182 Ф316
4ОрехАСТМ А194 2ХАСТМ А194 2ХАСТМ А194 2ХАСТМ А194 8АСТМ А194 8М
5БолтАСТМ А193 Б7АСТМ А193 Б7АСТМ А193 Б7АСТМ А193 Б8АСТМ А193 Б8М
6Прокладкаспиральная намотка из нержавеющей стали с графитом; Спиральная намотка из нержавеющей стали с ПТФЭ или армированным ПТФЭ (опция)
7КапотDIN 17245 GS-C25DIN 17245 GS-C25DIN 17245 GS-C25DIN 17445 1.4308 (A351 CF8)DIN 17445 1.4408 (А351 CF8M)
8УпаковкаКольцо из плетеного графита/риформированного графита; ПТФЭ опционально
9железаАСТМ А182 Ф6аАСТМ А182 Ф6аАСТМ А182 Ф6аАСТМ А182 Ф304АСТМ А182 Ф316
10Сальниковый фланецDIN 17245 GS-C25DIN 17245 GS-C25DIN 17245 GS-C25DIN 17445 1.4308 (A351 CF8)DIN 17445 1.4408 (А351 CF8M)
11Штоковая гайкаМедный сплав или ASTM A439 D2
12МаховикКовкий чугун или углеродистая сталь

Спецификации гидроиспытаний — DIN 3230

Проведите по горизонтали, чтобы увидеть все значения

Номинальное давление (МПа) Испытание оболочки (МПа) Испытание на герметичность (МПа) Подходящая среда
1,6 (ПН16)2.41,76Вода, нефть и газ
2,5 (РН25)3,752,75
4,0 (Ру40)6.04.4
6,4 (ПН64)9,67.04

МПа, по DIN 3230. Поставляется PN16–PN64; выберите класс PN по расчетному давлению и температуре.
