Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал корпуса: | Нержавеющая сталь, SS304 | Экран/корзина: | SS304 |
|---|---|---|---|
| Сетка: | SS304 | Ограничение давления: | Класс 150 фунтов - 300 фунтов - 600 фунтов |
| Размер: | 1 дюйм - 36 дюймов, Dn25 - Dn900 | Customized: | YES |

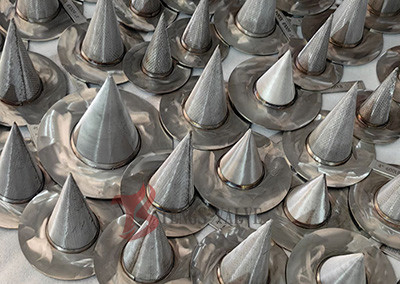

Временный конический фильтр, нержавеющая сталь 304, конические фильтры, Ansi 150LB, 300LB, 600LB
Краткие сведения
1. Продукт: Конический фильтр из нержавеющей стали 304
2. Материал сетки: SS3104
3. Размер перфорированного отверстия: 1 мм, 2 мм, 3 мм, 5 мм и т. д.
4. Материал сетки: SS304
5. Размер сетки: 20 меш, 40 меш, 60 меш, 80 меш, 100 меш, 200 меш, 400 меш и т. д.
6. Размер: 1" -36", DN25 - DN900
7. Рейтинг: CL150LB - 300LB - 600LB
8. Индивидуальный заказ: Да
Особенности
1. Временные фильтры предназначены для использования в ситуациях, когда в трубопроводе может возникнуть временное загрязнение: при запуске или ремонте установки, и предлагают доступный способ защиты механического оборудования от грязи, накипи или других посторонних веществ.
2. Особенности временного фильтра:
A). Адекватная прочность элементов и корпуса
B). Более низкая стоимость
C). Меньший вес
D). Общая площадь фильтрации минимум в 3-5 раз больше площади поперечного сечения входа
E). Фильтры соответствуют требованиям ASME B16.5 или ASME B16.25 и ASME B16.34
3. Временный фильтр может использоваться в паровых, водяных, масляных или газовых системах и устанавливается между двумя фланцами для быстрой защиты оборудования.
Описание
1. Размер временного фильтра:
Диапазон размеров производства: от 1" (DN 25) до 36" (DN 900)
2. Номинальное давление временного фильтра:
Подходит для установки между и номинальное давление: ANSI Class 150LB / 300LB / 600LB
DIN PN10 / PN16 / PN25 / PN40
| Стандарт | Номинальное давление |
| ANSI | Class 150LB, 300LB, 600LB |
| DIN | PN10, PN16, PN25, PN40, PN64, PN100 |
3. Материал временного фильтра:
Материал конструкции временного фильтра:
Дуплексная сталь / Супердуплексная сталь
Нержавеющая сталь 304 / 316
Нержавеющая сталь 304L / 316L
| № | Название детали | Материал | |||
| 1 | Корпус/Сетка | SS304 | SS316 (L) | UNS S31803 (2205) | UNS S32750(2507) |
| 2 | Сетка | SS304/SS316/SS316L | |||
4. Направление потока временного фильтра:
Временный фильтр может быть установлен в 2 направлениях, как показано ниже:
A). Поток жидкости снаружи фильтра внутрь.
B). Жидкость изнутри фильтра наружу.
5. Размер перфорированного отверстия и сетки
A.) Размер перфорированного отверстия из нержавеющей стали: 1 мм, 1,5 мм, 2 мм, 3 мм, 4 мм, 5 мм, 8 мм и 10 мм и т. д.
B). Таблица размеров сетки:
| Сетка | Микроны (μm) | Сетка | Микроны (μm) |
| 5 | 3900 | 140 | 104 |
| 10 | 2000 | 170 | 89 |
| 16 | 1190 | 200 | 74 |
| 20 | 840 | 230 | 61 |
| 25 | 710 | 270 | 53 |
| 30 | 590 | 325 | 44 |
| 35 | 500 | 400 | 38 |
| 40 | 420 | 460 | 30 |
| 45 | 350 | 540 | 26 |
| 50 | 297 | 650 | 21 |
| 60 | 250 | 800 | 19 |
| 80 | 178 | ||
| 100 | 150 | ||
| 120 | 124 |
6. Основные размеры временного конического фильтра
| NPS |
B Внутренний диаметр |
A (Внешний диаметр) (Класс 150-1500) | H (Длина конического фильтра) | ||||||||
| 150 | 300 | 600 | 900 | 1500 | Открытая площадь сетки | ||||||
| 100% | 150% | 200% | 300% | ||||||||
| 3/4 | 16 | 54 | 64 | 64 | 67 | 67 | 76 | 102 | 127 | 152 | |
| 1 | 19 | 64 | 70 | 70 | 76 | 76 | 76 | 102 | 127 | 152 | |
| 1-1/2 | 32 | 83 | 92 | 92 | 95 | 95 | 89 | 114 | 152 | 152 | |
| 2 | 44 | 102 | 108 | 108 | 140 | 140 | 102 | 152 | 203 | 279 | |
| 2-1/2 | 57 | 121 | 127 | 127 | 162 | 162 | 102 | 152 | 203 | 279 | |
| 3 | 70 | 133 | 146 | 146 | 165 | 171 | 127 | 178 | 229 | 330 | |
| 4 | 95 | 171 | 178 | 183 | 203 | 206 | 203 | 254 | 305 | 457 | |
| 5 | 117 | 194 | 210 | 238 | 244 | 251 | 203 | 279 | 356 | 559 | |
| 6 | 140 | 219 | 248 | 264 | 286 | 279 | 229 | 330 | 457 | 635 | |
| 8 | 187 | 276 | 305 | 318 | 356 | 349 | 305 | 432 | 584 | 838 | |
| 10 | 238 | 337 | 359 | 397 | 432 | 432 | 356 | 533 | 711 | 1041 | |
| 12 | 279 | 406 | 419 | 454 | 495 | 518 | 406 | 635 | 864 | 1245 | |
| 14 | 311 | 441 | 479 | 483 | 518 | 575 | 457 | 686 | 914 | 1346 | |
| 16 | 356 | 511 | 533 | 556 | 572 | 638 | 533 | 787 | 1016 | 1549 | |
| 18 | 400 | 540 | 587 | 603 | 635 | 702 | 610 | 889 | 1168 | 1727 | |
| 20 | 445 | 597 | 648 | 676 | 695 | 752 | 660 | 965 | 1295 | 1930 | |
| 24 | 540 | 708 | 768 | 784 | 835 | 899 | 787 | 1143 | 1549 | 2286 | |
| 30 | 692 | 873 | 943 | 962 | 1013 | 965 | 1448 | 1930 | 2896 | ||
| 36 | 838 | 1038 | 1108 | 1121 | 1191 | 1168 | 1727 | 2337 | 3302 | ||
