Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал корпуса: | a105n | отделка: | 13Cr, половинное Stellite/полное Stellite |
|---|---|---|---|
| Размер: | 1/2 дюйма - 2 дюйма | Ограничение давления: | Класс 800LB/800# |
| Действующее устройство: | Автоматически | Концы соединения: | SW (сварка гнезда) |
| Тип диска: | Тип подъема | Прочие: | OEM доступен |

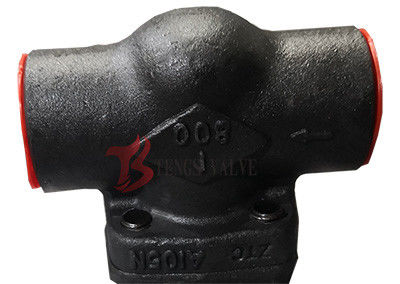

Стеклянный сталь A105N, SW, DN25, 800LB, API602
Быстрые подробности:
1. Конструкции: OS&Y, болтовый капот, сварный капот и герметичный капот;
2Полный порт / Уменьшенный порт
3Размеры: 1/2 дюйма до 2 дюймов.
4- Нагрузка: ANSI 800LB
5Конца соединения: Сварка сока (SW)
6Материалы доступны в: A105N
7Различные материалы для отделки доступны для различных условий обслуживания.
8. NACE MR 0175 по запросу
Стандарты
Проектирование и изготовление: BS5352, API602
Размер конечного соединения:
1) Размер сокета-сварки: ANSI B16.11
2) Размер винтовой нитки: ANSI B1.20.1
3) Размер задней сварки: ANSI B16.25
4) Размер конца фланца: ANSI B16.5
Проверка и испытание клапанов: API598
Материал согласно ANSI/ASTM
Особенности:
1. Нагрузочно-температурные значения для углеродистой стали
CL150-285P.S.I @ 100° F
CL300-740P.S.I @ 100° F
CL600-1480P.S.I @ 100° F
CL800-1975P.S.I @ 100° F
CL1500-3705P.S.I @ 100° F
2. Тип диска контрольного клапана
Тип подъемного клапана, типа подъемного клапана, типа шарового клапана
3Соединение корпуса и капота
Копот с болтами
Сварные капоты
Капот уплотнителя под давлением
4- Покрытие по стилю прокладки.
Нержавеющая сталь + гибкая графитовая прокрутка
Металлическая прокладка, Металлическая кольцевая прокладка, Дизайн капота герметического уплотнения
5- Сиди.
Металлические поверхности сидений.Для редукторного клапана из нержавеющей стали обычно используется целое сиденье, или оно может быть обработано полностью после сварки с твердым сплавом.
6. Тип отверстия:
Полная проницаемость (FB), уменьшенная проницаемость (RB)
Описание:
1.Список деталей и материалов поддельных стальных чековых клапанов:
| Нет, нет, нет. | Наименование части | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304 ((L) /304 ((L) | F316(L)/316(L) | Ф51/Ф51 | F20/F20 |
| 1 | Тело | A105 | A105 | LF2 | F11 | F304 ((L) | F316 ((L) | F51 | F20 |
| 2 | Кольцо сиденья | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 ((L) | F51 | F20 |
| 3 | Диск | F6a | F6a | F304 | F6aHF | F304 ((L) | F316 ((L) | F51 | F20 |
| 5 | Прокладка | 304+ Гибкий гарфит | 316+ Гибкий гарфит | ||||||
| 6 | Капот | A105 | A105 | LF2 | F11 | F304 ((L) | F316 ((L) | F51 | F20 |
| 7 | Шнур | B7 | B7 | L7 | В16 | B8 ((M) | B8 ((M) | B8M | B8M |
| 15 | Именная табличка | AL | AL | AL | AL | AL | AL | AL | AL |
| 32 | Нить | AL | AL | AL | AL | AL | AL | AL | AL |
| 33 | Стальной шар | 430 | 430 | 304 | STL | F316 ((L) | 316 ((L) | STL | STL |
| 34 | Дисковый орех | 2H | 2H | 8 | 8 | 8 ((M) | B8 ((M) | 8M | 8M |
| 35 | Колыбельная рука | 410 | 410 | 304 | 410 | 316 ((L) | 316 ((L) | F51 | F20 |
| 36 | Пин | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | F51 | F20 |
2.Основные размеры соединения:
Класс 800
| Спецификация | РП | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | ||
| (NPS) | Ф.П. | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Лицом к лицу | Л | Лф | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 220 |
| (мм) | Свинг | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| Высота | H | Лф | 61 | 61 | 61 | 78 | 84 | 84 | 118 | 132 |
| (мм) | Свинг | 61 | 61 | 61 | 78 | 84 | 84 | 120 | 133 | |
| Размеры порта потока | d | Подъем | 7 | 9 | 13 | 175 | 23 | 30 | 35 | 46 |
| (мм) | Свинг | 8 | 105 | 135 | 18 | 24 | 29 | 36.5 | 45 | |
| Масса (кг) | Подъем | 1.2 | 1.5 | 17 | 3.3 | 4.2 | 4.2 | 10.5 | 12.5 | |
| Свинг | 14 | 15 | 1.7 | 3.3 | 4.2 | 4.2 | 8.5 | 10.9 | ||
